Chào tất cả các bạn nhé, trong bài viết này mình xin giới thiệu đến các bạn dòng màn hình hiển thị giá trị mực nước. Đây là một thiết bị thường được trang bị kèm theo các loại cảm biến đo mức liên tục. Các bạn có nhu cầu có thể tham khảo bài viết này nhé, nội dung bao gồm Bộ hiển thị mực nước là gì ? Thiết bị này được ứng dụng ở đâu ? Nó có các đặc điểm gì ? Có các thông số ra sao ? Cách sử dụng như thế nào ? Đó là những gì mình muốn đề cập đến trong bài viết này. Thông qua bài viết mình sẽ giới thiệu đến các bạn các thông tin liên quan đến thiết bị công nghiệp này một cách chi tiết nhất. Từ đó các bạn có thể có thêm các thông tin hữu ít trong việc chọn mua và sử dụng loại thiết bị này.
Chắc hẳn các bạn đã và đang công tác trong các lĩnh vực công nghiệp, máy móc đều đã quá quen thuộc đối với các loại cảm biến đo mức nước hiện nay đúng không nào ? Tất cả đều rất quan trọng trong việc thay thế con người giám sát mực nước trong các bồn chứa hay thùng chứa một cách hiệu quả. Tuy nhiên, hầu hết các loại cảm biến hiện nay không được trang bị màn hình hiển thị giá trị đo đạc được. Chính vì thế mà chúng ta cần dùng đến bộ hiển thị mực nước để có thể đảm nhiệm việc hiển thị giá trị đo đạc. Vậy cụ thể về thiết bị này như thế nào chúng ta cùng nhau tìm hiểu nhé.
Danh mục
- 1 Bộ hiển thị mực nước là gì ?
- 2 Ứng dụng của bộ hiển thị mực nước ?
- 3 Các thông số kỹ thuật của bộ hiển thị mực nước:
- 4 Cách thức đấu dây của màn hình hiển thị:
- 5 Cách thức sử dụng màn hình hiển thị mực nước:
- 6 Cách chọn mua bộ hiển thị mực nước như thế nào ?
- 7 Cảm biến đo mức nước HLM-25S của Cộng Hòa Séc:
- 8 Địa chỉ mua hàng uy tín và chất lượng:
Bộ hiển thị mực nước là gì ?
Bộ hiển thị mực nước hay màn hình hiển thị mực nước là một thiết bị công nghiệp chuyên dùng kèm với các loại cảm biến mực nước. Chúng thường dùng để hiển thị giá trị đo được của cảm biến trong các ứng dụng cần quan sát mực nước. Bên cạnh đó bộ hiển thị còn được dùng trong các ứng dụng khác như truyền tín hiệu về PLC hay các loại máy điều khiển khác để điều chỉnh cảm biến sao cho phù hợp với ý muốn của chúng ta.
Mình xin giới thiệu đến các bạn bộ hiển thị mực nước có model OM402UNI và model OM352UNI được bên Công Ty mình cung cấp. Sản phẩm được nhập khẩu chính hãng từ Orbit Merret – Cộng Hòa Séc. Một trong những hãng sản xuất thiết bị đo lường, hiển thị hàng đầu hiện nay nên chất lượng luôn được đảm bảo trong quá trình làm việc. Hơn nữa thì hiện tại bên Công Ty mình đang là đại diện cung cấp độc quyến các sản phẩm của hãng này tại thị trường Việt Nam nên các bạn có thể yên tâm khi sử dụng nhé.
Ứng dụng của bộ hiển thị mực nước ?
Như ở trên mình có đề cập thì màn hình hiển thị giá trị mực nước sẽ được dùng kèm với các loại cảm biến đo mức nước hiện nay. Chúng ta sẽ dễ dàng bắt gặp chúng trong các ứng dụng đo lường mực nước trong bể chứa, thùng chứa trong các nhà máy hay khu công nghiệp. Trong các khu công nghiệp xử lý nước sinh hoạt, nước thải, hóa chất,…
Không chỉ hiển thị mực nước mà thiết bị này còn có thể hiển thị các giá trị vật lý như áp suất, nhiệt độ, dòng điện,…Nói chung thì chúng ta có thể dùng loại thiết bị này với hầu hết các loại cảm biến đo mức hiện nay một cách dễ dàng. Có thể kể đến như cảm biến nhiệt độ, các loại cảm biến can nhiệt, cảm biến đo lường áp suất, …
Các thông số kỹ thuật của bộ hiển thị mực nước:
Màn hình hiển thị mực nước sẽ có các thông số cơ bản như sau.
Bộ hiển thị mực nước OM402UNI:
- Model: sản phẩm có mã là OM402UNI, ngoài ra còn có nhiều mã khác như OBM402UNI, OM402UNI các bạn có thể tùy chọn theo yêu cầu
- Hãng sản xuất: nhập khẩu chính hãng từ Orbit Merret – Cộng Hòa Séc
- Ngõ vào (Input): các loại tín hiệu can nhiệt K, S, E, R,…, các dạng analog 4-20mA, 0-10vdc, 0-20mA, 0-5vdc. Ngoài ra còn đọc được tín hiệu điện trở và biến trở.
- Ngõ ra (Output): có thể xuất ra tín hiệu 4-20mA hoặc 0-10vdc và tín hiệu này sẽ không bị nhiễu khi truyền đi xa, chúng ta có thể dễ dàng đấu dây đến PLC điều khiển.Ngoài ra còn có thể xuất tín hiệu Relay (ON/OFF) chúng ta có thể chọn lên đến 4 relay. Có thể đấu dây để điều chỉnh đóng/ngắt motor bơm hay máy nạp liệu khi đến một nhiệt độ nào đó. Bên cạnh đó ngõ ra còn có modbus RS485, rất thích hợp cho truyền dữ liệu modbus trong giao thức Modbus RTU.
- Sử dụng nguồn: 220VAC.
- Màn hình hiển thị: trên 4 LED, 6 LED, 9 LED và 11 LED.
- Hệ số cách ly, chống nhiễu: 4000VAC.
- Sai số: 0,1% khi hiển thị
Bộ hiển thị mực nước OM352UNI:
- Model: sản phẩm có mã là OM352UNI
- Xuất xứ: bên mình nhập khẩu từ hãng Orbit Merret – Cộng Hoà Séc.
- Khả năng hiển thị: bộ hiển thị có 4 led, giá trị có thể hiển thị từ -1999 đến 1999, có thể đáp ứng hầu hết các yêu cầu về hiển thị.
- Nguồn cấp: bộ điều khiển áp suất sử dụng nguồn điên 80-250VAC hoặc nguồn 10-30VDC
- Hệ số chống nhiễu, cách ly tín hiệu của thiết bị đạt: 1500 VAC
- Tín hiệu ngõ vào:
- Cảm biến nhiệt độ Pt100, Pt500, Pt1000, Pt50..
- Can nhiệt dạng K, can nhiệt B, can nhiệt S, can nhiệt J….
- Tín hiệu dạng analog 4-20mA, tín hiệu 0-10v, 0-5v, 0-20mA..
- Tín hiệu ngõ ra:
- Relay on/off, có thể chọn lên đến 4 relay.
- Analog 4-20mA
- Truyền thông RS485, RS232, Profibus
- Sai số: thiết bị 0.1%.
- Thời gian phản hồi của thiết bị: 1ms
- Kích thước bộ điều khiển: 96 x48 x 120mm
- Tiêu chuẩn bảo vệ đạt: IP64 chống nước và chống bụi khá tốt

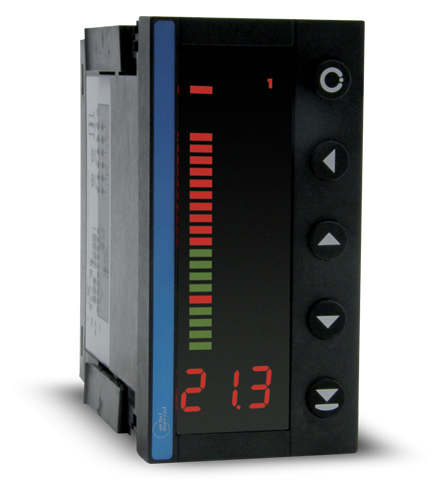

Bộ điều khiển hiển thị mực nước model OMB402UNI:
Mình xin giới thiệu đến các bạn thêm một bộ hiển thị và điều khiển mực nước khác nhưng dòng này sẽ cao cấp hơn. Bộ hiển thị OMB402UNI sẽ có thêm 1 dãy gồm nhiều LED có khả năng hiển thị từ 0-100% giá trị của cảm biến khi đấu vào như cảm biến áp suất, cảm biến đo mức hay cảm biến nhiệt độ,…
Dòng này sẽ có nhiều tùy chọn như 1 2 4 hoặc 4 relay tùy vào nhu cầu của chúng ta sử dụng mà chọn mã cho phù hợp. Một vài thông số cần quan tâm các bạn tham khảo bên dưới nhé.
- Model: sản phẩm có mã là OMB402UNI
- Xuất xứ: bên mình nhập khẩu từ hãng Orbit Merret – Cộng Hoà Séc.
- Nguồn cấp: bộ điều khiển áp suất sử dụng nguồn điên 80-250VAC hoặc 24VDC
- Ngõ vào: nhận được nhiều loại tín hiệu analog như 4-20mA/ 0-10V/ 0-5/ 0-20mA từ các loại cảm biến áp suất
- Ngõ ra:
- Có thể tùy chọn biến thể có 1 Relay, 2 relay, 3 relay hay 4 relay
- Có thể tùy chọn các loại tín hiệu analog 4-20mA/ 0-10V/ 0-5/ 0-20mA
- Có thể tùy chọn loại loại tín ngõ ra modbus rs485/ rs232
- Có thể tùy chọn loại loại tín ngõ ra dạng profibus
- Khả năng hiển thị:
- Hiển thị được được phần trăm hoặc số thập phân, đơn vị,…
- Có 6 LED hiển thị màu đỏ chiều cao 14mm, 20mm
- Hiển thị cột LED nằm ngang hay đứng biểu diễn trạng thái 0-100% giá trị đo.
- Sai số: chỉ 0.1% trong suốt quá trình hiển thị
- Chống nhiễu tín hiệu: thiết bị đạt hệ số cách ly tín hiệu lên đến 4000 VAC
- Thời gian đáp ứng: <1ms, độ trễ gần như không thể được nhận thấy trong quá trình sử dụng
- Thời gian bảo hành: 12 tháng 1 đổi 1 nếu có phát sinh lỗi từ nhà sản xuất
Các ưu điểm của thiết bị:
- Có thể hiển thị các thông số vật lý thông dụng như: nhiệt độ, áp suất, mực nước, dòng điện, …
- Có sai số cực thấp chỉ 0,1%
- Thiết kế nhỏ gọn có thể nhận các tín hiệu thông thường của các loại cảm biến hiện nay.
- Giá thành khá hợp lý, thích hợp với nhiều loại hình sản xuất
Bộ hiển thị mực nước model OMU408UNI:
Nếu các bạn đang cần sử dụng nhiều loại cảm biến khác nhau như cảm biến áp suất, cảm biến nhiệt độ, cảm biến đo lưu lượng, cảm biến chênh áp, cảm biến độ ẩm, cảm biến mực nước…Với số lượng từ 4 cho tới 8 cảm biến thì thông thường ta phải sử dụng tận 4 đến 8 màn hình hiển thị.
Như vậy chi phí đầu tư sẽ tăng lên, chính vì thế mà chúng ta có 1 bộ hiển thị và điều khiển có khả năng nhận tín hiệu từ nhiều kênh khác nhau. Chúng ta có thể tùy chọn loại 4 kênh và 8 kênh tùy vào nhu cầu.
Thiết bị mình muốn giới thiệu đến cũng đên từ hãng Orbit Merret – Cộng Hoà Séc có model là OMU408UNI. Đây là thiết bị hiển thị và điều khiển đa kênh cho phép tùy chọn 4 hoặc 8 kênh ngõ vào. Có khả năng tùy chọn 4 hoặc 8 relay ngõ ra cũng như analog 4-20ma, 0-20ma, 0-5v, 0-10v,…còn có cả modbus RS485. Các thông số các bạn tham khảo bên dưới.
- Model: thiết bị có mã là OMU408UNI
- Xuất xứ: nhập khẩu chính hãng từ Orbit Merret – Cộng Hoà Séc
- Nguồn cấp: có thể chọn loại nguồn 10-30V AC/DC hoặc 80-250V AC/DC
- Tín hiệu ngõ vào (Input): tùy chọn được 4 kênh hoặc 8 kênh như:
- Tín hiệu analog (0-20ma, 4-20ma, 0-5v, 0-10v,…).
- Tín hiệu điện trở (0-100KOhm)
- Tín hiệu PT100 2 dây, 3 dây và 4 dây
- Tín hiệu mV từ các loại cảm biến can nhiệt TC K, S, J, E, B, N, T,…
- Tín hiệu ngõ ra:
- Tín hiệu analog (0-20ma, 4-20ma, 0-5v, 0-10v,…).
- Tùy chọn được 4 kênh hoặc 8 kênh rơ le đóng ngắt
- Tín hiệu dạng truyền thông RS485 hay RS232
- Tín hiệu Profibus
- Số LED hiển thị: 4 LED chính và các led phụ (đơn vị, trạng thái kích rơ le,…)
- Hệ số cách ly chống nhiễu: 4000VAC
- Nhiệt độ làm việc: trong khoảng -20..60°C
- Sai số: 0.1% trên toàn dãy hiển thị
- Kích thước tống thể: 96 x 48 x 120 mm
- Khả năng cài đặt: thông qua các phím bấm hoặc sử dụng cable kết nối với máy vi tính thông qua phần mềm của hãng
- Tiêu chuẩn bảo vệ đạt: IP64 chống nước và chống bụi khá tốt
- Thời gian phản hồi của thiết bị: 1ms
- Thời gian bảo hành: 12 tháng 1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất
Cách thức đấu dây của màn hình hiển thị:
Trong phần này mình sẽ hướng dẫn các bạn cách đấu dây thiết bị này với các cảm biến đo mức. Các bạn có thể dựa vào sơ đồ đấu dây mình cung cấp bên dưới kết hợp với cách đấu dây cụ thể mình bày để dễ dàng thực hiện nhé.
Cụ thể cách đấu dây:
- Nguồn cấp 80÷250VAC, các bạn có thể nối dây vào chân số 1 và 2.
- Các tín hiệu vào các bạn nối dây vào chân 21 và 20.
- Các tín hiệu ngõ ra nếu các bạn dùng Analog 4-20mA thì nối vào chân II và III. Còn nếu các bạn dùng dạng REPLAY thì nối vào chân 4,5 hoặc 5,7.
Khá đơn giản đúng không nào, với cách đấu dây như vậy thì hầu như ai cũng làm được một cách dễ dàng.
Cách thức sử dụng màn hình hiển thị mực nước:
Để cho các bạn có thể dễ hình dung hơn về cách thức sử dụng là thiết bị này hoạt động như thế nào. Mình sẽ đưa ra ví dụ cụ thể để các bạn có thể dễ hình dung hơn nhé.
Cụ thể giả sử nếu chúng ta có một thùng chứa nước, chúng ta muốn đo lường mực nước có trong thùng chứa và hiển thị chúng lên màn hình. Đồng thời chúng ta muốn khi mực nước gần đầy thùng thì motor bơm sẽ đóng lại. Ngược lại khi mực nước gần cạn đáy thùng thì motor bơm được khởi động. Để có thể làm được như thế thì chúng cần cần lắp đặt các thiết bị theo sơ đồ bên dưới.
Cụ thể là trong quá trình làm việc, một cảm biến đo mức được lắp trên đỉnh thùng chứa có nhiệm vụ đo lường mực nước còn lại trong thùng chứa và trả tín hiệu analog 4-20ma về cho bộ hiển thị. Tại đây bộ hiển thị sẽ cho ra giá trị đo đạc được từ cảm biến và chuyển tiếp tín hiệu về cho motor bơm thông qua việc đấu dây dạng Relay.
Từ đó tạo thành một hệ thống tự động với bộ phận tiếp nhận là cảm biến, bộ phận điều khiển là bộ hiển thị và bộ phận chấp hành là motor bơm.
Cách chọn mua bộ hiển thị mực nước như thế nào ?
Khi mua hàng thì đại đa số chúng ta sẽ dựa vào kinh nghiệm sử dụng từ những lần trước đó để chọn sản phẩm phù hợp. Hoặc là chúng ta có thể dựa vào sự tư vấn của các nhân viên bán hàng. Tuy nhiên thì không loại trừ khả năng bên bán sẽ vẽ vời cho chúng ta chọn mua những thiết bị dư chức năng, kéo theo giá thành tăng lên cao. Chính vì thế mà mình sẽ đề xuất cho các bạn một vài điểm cần lưu ý khi mua bộ hiển thị nhiệt độ, áp suất, mực nước,…như sau:
- Tín hiệu ngõ vào và tín hiệu ngõ ra ? Theo mình biết thì hầu hết các dòng hiển thị sẽ nhận được toàn bộ tín hiệu analog như 4-20ma, 0-20ma, 0-5v, 0-10v, 1-5v,…Tuy nhiên thì khác nhau ở ngõ ra các bạn nhé, chúng ta phải chọn ngõ ra sẽ cho vừa đủ dùng. Có thể là tùy chọn 1 analog hoặc là 1-2 relay, thường 2 dạng này là phổ biến nhất. Trường hợp các bạn dùng kết hợp vừa analog vừa relay thì ta có thể đặt hàng để các hãng bên Châu Âu sản xuất theo yêu cầu.
- Kích thước và hình dạng của bộ hiển thị ? Thông thường sẽ có 2 dạng là hình chữ nhật và hình vuông, 2 loại này thì chức năng tương tự nhau tùy vào hãng sản xuất. Kích thước thì thường sẽ tương đương với nhau cả. Tuy theo các bạn kết con nào thì lấy con đấy.
- Khả năng cài đặt điều khiển ? Các bạn lưu ý giúp mình là toàn bộ thiết bị hiển thị phải có các phím bấm để cài đặt thông số input – output nhé. Không có thì khá là phiền phức, không nên chọn.
- Khả năng hiển thị của thiết bị như thế nào ? Thường cảm biến hiển thị theo số LED như 4 led (-1999..1999) hoặc 6 led (-999999..999999). Tùy dòng thiết bị mà chúng ta sẽ có số led khác nhau. Tiếp theo đó là khả năng hiển thị đơn vị, một vài dòng sẽ dùng led chính trong tổng số led để hiển thị như dòng 6 led. Còn các dòng ít led hơn sẽ khó có thể làm được việc này, trừ khi thiết bị đấy được thiết kế riêng cho một loại cảm biến.
- Nguồn gốc và xuất xứ ? Dĩ nhiên là lúc nào mình cũng khuyên các bạn nên sử dụng hàng Châu Âu cho chắc chắn. Vì là thiết bị điện tử nên không chắc nó sẽ hỏng lúc nào. Nhưng nếu các bạn không có hầu bao tốt thì chúng ta có thể chọn các dòng của Châu Á để dùng tạm thời cũng được
- Và hiện tại bên mình đang cung cấp các dòng cảm biến, bộ hiển thị chính hãng Châu Âu. Các bạn có nhu cầu có thể liên hệ với mình để được tư vấn một cách chi tiết nhé. Bên mình cam kết tư vấn hiệu quả, tối ưu chi phí nhất cho khách hàng.
Cảm biến đo mức nước HLM-25S của Cộng Hòa Séc:
Hiện nay bên mình cũng đang cung cấp cảm biến đo mức nước dạng thủy tĩnh – áp suất thủy tĩnh có thể đo lường cột nước cao lên đến vài chục mét. Sản phẩm được bên mình nhập khẩu từ hãng Dinel – Cộng Hòa Séc có ngõ ra là tín hiệu 4-20ma có thể sử dụng kèm màn hình hiển thị mực nước bên trên để dễ dàng đo đạc cũng như hiển thị giá trị lên màn hình và đưa tín hiệu về PLC xử lý. Các bạn tham khảo một vài thông số dưới đây nhé.
- Model: sản phẩm có mã là HLM-25S
- Xuất xứ: được nhập khẩu từ hãng Dinel – Czech
- Dãy đo: có thể đo lường lớn nhất lên đến 100m nước
- Chiều dài cáp: có thể tùy chọn lên đến 100m dây cáp
- Nguồn cấp: cảm biến sử dụng nguồn dạng 24VDC.
- Ngõ ra (Output): cảm biến sử dụng tín hiệu LOOP 4-20mA/0-10V
- Sai số: trong khoảng 0.5%
- Nhiệt độ làm việc: cảm biến làm việc tốt trong khoảng từ 0-70°C
- Vỏ bảo vệ của cảm biến được làm bằng SS316
- Dây cáp chịu nước với vật liệu Plastic PE
Địa chỉ mua hàng uy tín và chất lượng:
Trên đây là những thông tin cũng như các kiến thức cần thiết về bộ hiển thị mực nước – màn hình hiển thị mực nước, hy vọng sẽ giúp ích cho những bạn có như sử dụng. Ngoài ra bên mình còn cung cấp các loại Bộ hiển thị nhiệt độ , Các loại cảm biến đo mức các bạn có thể tham khảo nếu có nhu cầu. Mọi thắc mắc cần tư vấn các bạn có thể liên hệ mình qua các thông tin sau:
